March Madness - illuminato working on Arduino 018

Not much to actually show today but a lot of work was done.

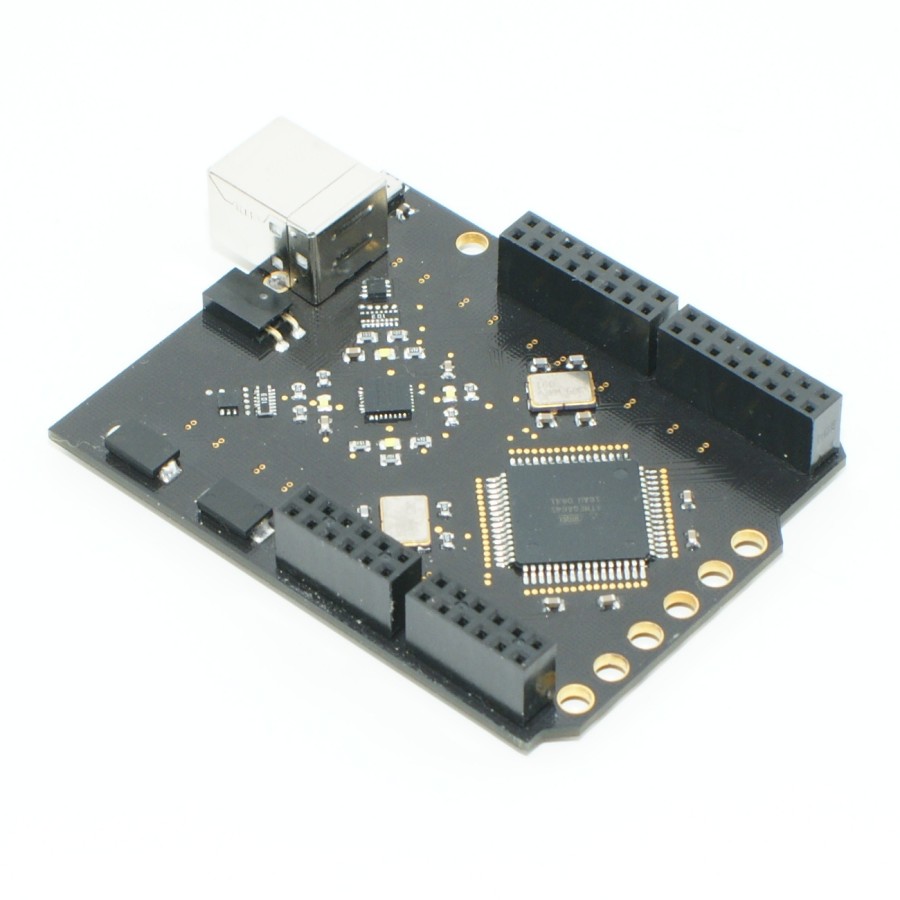

Liquidware seels the Illuminato, this is an Arduino board with an Atmega645 cpu and a bunch of extra I/O pins. Liquidware has their own version of the Arduino IDE and I am using version 018. A modified the core files to work on version 018

You can download it here illuminato.zip

It needs to be put in the hardware folder. On the mac it would be "/Applications/Arduino.app/Contents/Resources/Java/hardware".

CPU Type         = ATmega645 (illuminato)
Digital pin  0 = E  0  RX Data
Digital pin  1 = E  1  TX Data
Digital pin  2 = E  2
Digital pin  3 = E  3  Timer 5
Digital pin  4 = E  4
Digital pin  5 = E  5  Timer 5
Digital pin  6 = E  6  Timer 5
Digital pin  7 = E  7
Digital pin  8 = D  2
Digital pin  9 = D  3  Timer 5
Digital pin 10 = D  4  Timer 5
Digital pin 11 = D  6  Timer 5
Digital pin 12 = D  7  Timer 5
Digital pin 13 = G  0
Digital pin 14 = B  0
Digital pin 15 = B  4  Timer 1
Digital pin 16 = B  5  Timer 2
Digital pin 17 = B  6  Timer 3
Digital pin 18 = G  3
Digital pin 19 = G  4
Digital pin 20 = D  0
Digital pin 21 = D  1
Digital pin 22 = G  1
Digital pin 23 = C  0
Digital pin 24 = C  1
Digital pin 25 = C  2
Digital pin 26 = C  3
Digital pin 27 = C  4
Digital pin 28 = C  5
Digital pin 29 = C  6
Digital pin 30 = A  4
Digital pin 31 = A  5
Digital pin 32 = A  6
Digital pin 33 = A  7
Digital pin 34 = G  2
Digital pin 35 = C  7
Digital pin 36 = F  0  Analog Input 0
Digital pin 37 = F  1  Analog Input 1
Digital pin 38 = F  2  Analog Input 2
Digital pin 39 = F  3  Analog Input 3
Digital pin 40 = F  4  Analog Input 4
Digital pin 41 = F  5  Analog Input 5
Digital pin 42 = B  7  Timer 4
